konfigurasi routing EIGRP

 Route EIGRP


    EIGRP(Enhanced Interior Gateway Routing Protocol) adalah routing komputer yang digunakan untuk menghubungkan jaringan antar router secara dinamik. EIGRP merupakan protokol routing hanya dapat digunakan pada router cisco saja dan termasuk ke dalam distance vector routing protocol.

Kelebihan dari EIGRP adalah adanya feasibel succesor / jalur backup yang akan menggantikan jalur utama apabila terjadi kegagalan link (down) pada jalur utama tersebut. Beberapa karakteristik EIGRP :

  •     Menggunakan algoritma DUAL
  •     Memiliki hop count sebanyak 224
  •   Dapat Melakukan Convergence secara cepat
  •   Mampu menonaktifkan auto-summary route
  •   Mampu menonaktifkan auto-summary route
  •   Menggunakan composite metric.

    Untuk melakukan konfigurasi terdapat 2 langkah yang harus dilakukan. Yaitu mengaktifkan routing EIGRP dan mengadvertise network yang terhubung dengan router.

Untuk mengaktifkan routing EIGRP menggunakan Comand :

Router eigrp [ASN]

ASN(autonomous System number) merupakan sebuah indetifier yang digunakan router2 eigrp untuk mengenali router eigrp lainnya. Router eigrp hanya hanya dapat berkomunikasi dalam satu ASN yang sama. Jika ingin berkomunikasi dengan router lain yang terletak dengan ASN yang berbeda, maka harus dilakukan redistribute(ini belum kita pelajari).

Sedangkan untuk advertise network menggunakan perintah :

Network [network_address]

Network address adalah network yang terhubung langsung dengan router. Bisa juga dengan perintah

Network [network_address] [wildcard mask]

Wildcard mask  adalah menentukan network tertentu(spesifik) yang harus diadvertise.

Kita juga bisa menggunakan perintah no auto-summary . perintah ini berguna agar network address tidak di summary (auto summarize). Untuk beberapa kasus perintah ini sangat penting jika tidak menggunakan perintah ini, bisa bisa routing akan menjadi kacau.

Konfigurasi routing EIGRP ;

Gambarkan topologi jaringan berikut :



Gambar 1 : Topologi Jaringan EIGRP

Tabel Adressing :

Device

Interface

Ip add

Subnetmask

Gateway

R1

Fa0/0

192.168.30.1

255.255.255.0

N/A

Se2/0

30.30.30.5

255.255.255.0

N/A

Se3/0

20.20.20.10

255.255.255.0

N/A

R2

Se3/0

10.10.10.1

255.255.255.0

N/A

Se2/0

30.30.30.10

255.255.255.0

N/A

R3

Se2/0

20.20.20.5

255.255.255.0

N/A

Se3/0

10.10.10.5

255.255.255.0

N/A

Fa1/0

192.168.10.1

255.255.255.0

N/A

Fa0/0

15.15.15.1

255.255.255.0

N/A

R4

Fa0/0

15.15.15.10

255.255.255.0

N/A

Fa1/0

192.168.1.1

255.255.255.0

N/A

Sw1

N/A

N/A

N/A

N/A

Sw2

N/A

N/A

N/A

N/A

Sw3

N/A

N/A

N/A

N/A

Pc1

N/A

192.168.30.2

255.255.255.0

192.168.30.1

Pc2

N/A

192.168.30.3

255.255.255.0

192.168.30.1

Pc3

N/A

192.168.10.2

255.255.255.0

192.168.10.1

Pc4

N/A

192.168.1.2

255.255.255.0

192.168.1.1

Pc5

N/A

192.168.1.3

255.255.255.0

192.168.1.1


Berikut adalah konfigurasi dari masing-masing router diatas :

Konfigurasi pada router :

Router 1 :

//masuk ke mode konfigurasi

Router>en

Router#conf t

// pemberian nama router

Router(config)#hostname R1

// pemberian password console dan vty

R1(config)#enable secret satu

R1(config)#line console 0

R1(config-line)#password satu

R1(config-line)#exec-timeout 5 0 // jika tidak ada kegiatan slam 5 menit , masuk harus login

R1(config-line)#login

R1(config-line)#exit

R1(config)#line vty 0 5

R1(config-line)#password satu

R1(config-line)#exec-timeout 5 0

R1(config-line)#login

R1(config-line)#exit

// encryption semua password

R1(config)#service password-encryption

// konfigurasi ip Address

R1(config)#int fa0/0

R1(config-if)#ip add 192.168.30.1 255.255.255.0

R1(config-if)#no shut

R1(config)#exit



R1(config-if)#int se2/0

R1(config-if)#ip add 30.30.30.5 255.255.255.0

R1(config-if)#no shut

R1(config-if)#exit



R1(config)#int se3/0

R1(config-if)#ip add 20.20.20.10 255.255.255.0

R1(config-if)#no shut

R1(config-if)#exit

//konfigurasi route eigrp

R1(config)#router eigrp 10

R1(config-router)#no auto-summary

R1(config-router)#network  192.168.30.1 0.0.0.255

R1(config-router)#network 30.30.30.5 0.0.0.255

R1(config-router)#network 20.20.20.10 0.0.0.255

R1(config-router)#passive-interface fa0/0 //tidak mengirimkan hello packet ke interface

R1(config-router)#exit

// menyimpan konfigurasi router

R1(config)#do w

Building configuration...

[ok].

R1(config)#



Router 2 :

//masuk ke mode konfigurasi

Router>en

Router#conf t

// pemberian nama router

Router(config)#hostname R2

// pemberian password console dan vty

R2(config)#enable secret satu

R2(config)#line console 0

R2(config-line)#password satu

R2(config-line)#exec-timeout 5 0 // jika tidak ada kegiatan slam 5 menit , masuk harus login

R2(config-line)#login

R2(config-line)#exit

R2(config)#line vty 0 5

R2(config-line)#password satu

R2(config-line)#exec-timeout 5 0

R2(config-line)#login

R2(config-line)#exit

// encryption semua password

R2(config)#service password-encryption

// konfigurasi ip Address

R2(config)#int se3/0

R2(config-if)#ip add 10.10.10.1 255.255.255.0

R2(config-if)#no shut

R2(config-if)#exit



R2(config)#int se2/0

R2(config-if)#ip add 30.30.30..10 255.255.255.0

R2(config-if)#no shut

R2(config-if)#exit



// konfigurasi route eigrp

R2(config)# router eigrp 10

R2(config-router)# no auto-summary

R2(config-router)#network 10.10.10.1 0.0.0.255

R2(config-router)#network 30.30.30.10 0.0.0.255

R2(config-router)#exit

// menyimpan konfigurasi router

R2(config)#do w

Building configuration...

[ok].

R2(config)#



Router 3 :

//masuk ke mode konfigurasi

Router>en

Router#conf t

// pemberian nama router

Router(config)#hostname R3

// pemberian password console dan vty

R3(config)#enable secret satu

R3(config)#line console 0

R3(config-line)#password satu

R3(config-line)#exec-timeout 5 0 // jika tidak ada kegiatan slam 5 menit , masuk harus login

R3(config-line)#login

R3(config-line)#exit

R3(config)#line vty 0 5

R3(config-line)#password satu

R3(config-line)#exec-timeout 5 0

R3(config-line)#login

R3(config-line)#exit

// encryption semua password

R3(config)#service password-encryption

// konfigurasi ip Address

R3(config)#int se2/0

R3(config-if)#ip add 20.20.20.5 255.255.255.0

R3(config-if)#no shut

R3(config-if)#exit



R3(config)#int se3/0

R3(config-if)#ip add 10.10.10..5 255.255.255.0

R3(config-if)#no shut

R3(config-if)#exit



R3(config)#int fa1/0

R3(config-if)#ip add 192.168.10.1 255.255.255.0

R3(config-if)#no shut

R3(config-if)#exit



R3(config)#int fa0/0

R3(config-if)#ip add 15.15.15.1 255.255.255.0

R3(config-if)#no shut

R3(config-if)#exit

// konfigurasi route eigrp

R3(config)# router eigrp 10

R3(config-router)# no auto-summary

R3(config-router)#network 20.20.20.5 0.0.0.255

R3(config-router)#network 10.10.10.5 0.0.0.255

R3(config-router)#network 192.168.10.1 0.0.0.255

R3(config-router)#network 15.15.15.1 0.0.0.255

R3(config-router)#passive-interface fa1/0

R3(config-router)#exit

// menyimpan konfigurasi router

R3(config)#do w

Building configuration...

[ok].

R3(config)#


Router 4 :

//masuk ke mode konfigurasi

Router>en

Router#conf t

// pemberian nama router

Router(config)#hostname R4

// pemberian password console dan vty

R4(config)#enable secret satu

R4(config)#line console 0

R4(config-line)#password satu

R4(config-line)#exec-timeout 5 0 // jika tidak ada kegiatan slam 5 menit , masuk harus login

R4(config-line)#login

R4(config-line)#exit

R4(config)#line vty 0 5

R4(config-line)#password satu

R4(config-line)#exec-timeout 5 0

R4(config-line)#login

R4(config-line)#exit

// encryption semua password

R4(config)#service password-encryption

// konfigurasi ip Address

R4(config)#int fa0/0

R4(config-if)#ip add 15.15.15.10 255.255.255.0

R4(config-if)#no shut

R4(config-if)#exit



R4(config)#int fa1/0

R4(config-if)#ip add 192.168.1.1 255.255.255.0

R4(config-if)#no shut

R4(config-if)#exit



// konfigurasi route eigrp

R4(config)# router eigrp 10

R4(config-router)# no auto-summary

R4(config-router)#network 15.15.15.10 0.0.0.255

R4(config-router)#network 192.168.1.1 0.0.0.255

R4(config-router)#passive-interface fa1/0

R4(config-router)#exit

// menyimpan konfigurasi router

R4(config)#do w

Building configuration...

[ok].

R4(config)#

Memberi Ip add pada setiap PC :

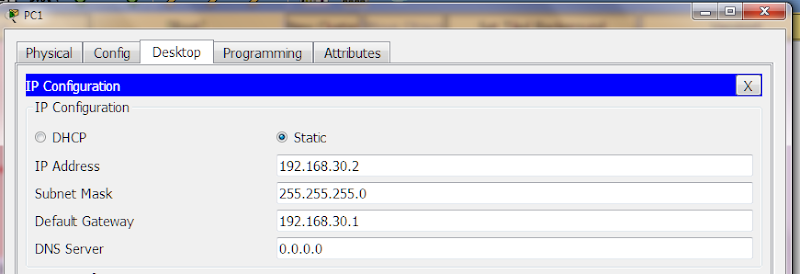

Gambar 2 . Ip add pada PC1

Gambar 3 : IP add pada PC2

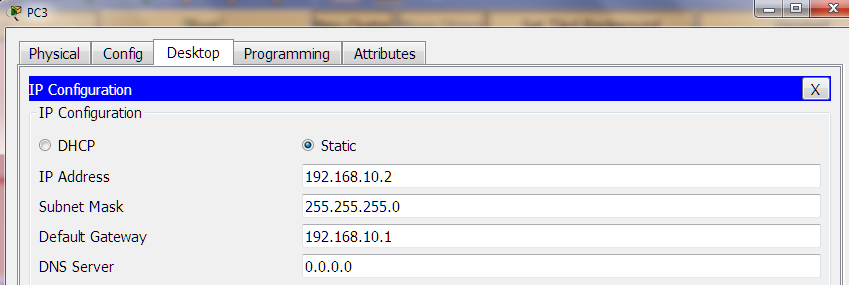

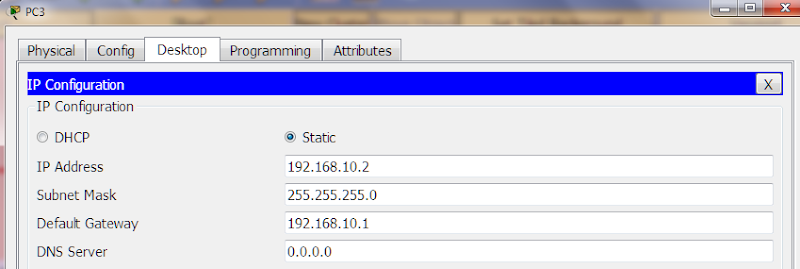

Gambar 4 : Ip add PC3

gambar 5 : IP add pada PC4

Gambar 6 : Ip add PC 5

Setelah kita konfigurasi semuanya...kita cek verifikasi routing tabelnya

gambar 7 : show IP route

Gambar 8 : Show Ip route Untuk EIGRP

Note :

  • Tanda D menandakan Dual (EIGRP)
  • 90 itu merupakan AD (administrative Distance)
  • Sedangkan 30720 adalah metric pada EIGRP

 Kita coba ping dari pc ke pc..apakah sudah konek semua PC.

gambar 9 :ping PC1 ke PC3

gambar 10 : ping dari pc5 ke pc3

Gambar 11 : ping dari PC4 ke PC2


Jika kawan2 ingin mendowload file .pkt dan file konfigurasinya . Dowload ||DISINI||



Referensi :

Ebook dengan judul “Dapur’e Cisco CCNA” penulis Aida Mahmudah

 https://www.diaryconfig.com/2017/10/konfigurasi-routing-eigrp-pada-cisco.html
